KE 1 Mikroprozessoren - Architektur

Grundbegriffe S. 1-6

Aufbau des Prozessors S. 20ff

Befehlsabarbeitung S. 84

Behandlung von Ausnahmesituationen S. 92-107

KE 2 Mikroprozessoren - Programmierung

Datentypen S. 1-7

Befehlssätze S. 8-23

Adressierung (1-, 2- und 3-Adreßformat)

Transportbefehle, Ein-/Ausgabe, Logische Bef., Flag- und Bitbef., Schiebe- und Rotationsbef., Sprung- und Verzweigungsbef., Unterprogrammaufrufe, Systembef., Blockbef., Zusammengesetzte Bef.

Adressierungarten S. 25

Register implizit

explizit

Speicher unmittelbar

direkt

indirekt

indiziert

Arithmetik-Prozessoren S. 55-61

IEEE-Arithmetik S. 65-68

KE 3 Aufbau und Organisation des Arbeitsspeichers

Typen S. 5

Technik S. 9-30

Organisation S. 31-35

Speicherbelegungsplan S.60

DMA S. 67ff

Cache-Speicher

Grund: statischer Speicher schneller, aber teurer

Vorausetzung: Lokalität

hit und miss beim Lesen

Schreiben: write through (jede Veränderung im Cache wird im Speicher geschrieben) und write back (nur bei Verdrängung aus dem Cache)

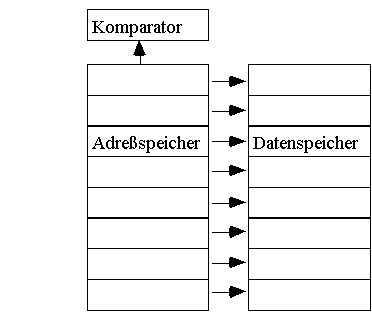

Assoziativspeicher:

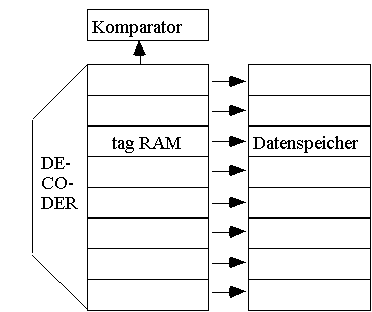

direct mapped cache: nur die höchsten Adreßbits werden verglichen.

n-way-set associative cache: es werden n direct mapped caches verwendet.

Verdrängunsstrategien: LRU, LFU, Round Robin,...

KE 4 Betriebssystem

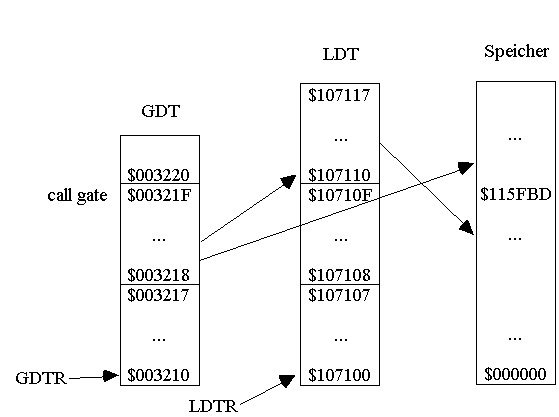

Segmentierung

Beispiel: Einsendeaufgabe 4-5

CALL $000A:$4AF0

GDTR: $003210FFFF

LDTR: $43AF107100FFFF

Paginierung:

Beispiel: Selbsttestaufgabe S4.4-2

lineare Adresse $FFFFF002

CR3-Register $001FA000

$00200FFF$ 0 0

$00200FFE 3 0 $001FB000 3 1

$00200FFD 1 0 $001FAFFF 0 0

$00200FFC 0 6 $001FAFFE 2 0

$00200FFB 4 0 $001FAFFD 0 0

$00200FFA A 1 $001FAFFC 2 5

$00200FF9 1 1 $001FAFFB 3 0

$00200FF8 2 3 $001FAFFA 0 4

$00301006 4 5 $001FA004 A 1

$00301005 2 B $001FA003 0 2

$00301004 0 0 $001FA002 3 0

$00301003 0 5 $001FA001 4 1

$00301002 2 0 $001FA000 0 4

$00301001 3 0

$00301000 0 2

Directory-Basisadresse: $001FA000

Lineare Adresse:

Directory 11 1111 1111

Seite 11 1111 1111

Offset 0000 0000 0010

Directory Eintrag: $001FA - 3FF - 00

= 001FAFFC

Dort steht

00200025

Das ergibt 00200 - 3FF - 00 = 00200FFC

Seitentabelleneintrag: 00301006

Physikalische Adresse: 00301002 Dort steht dann letztlich 20.

Schutzmechanismen
